产品简介
PRODUCT INTRODUCTION
- 推拉模式注射泵，不锈钢机箱。
- 4.3英寸工业级彩色液晶屏显示，触摸屏操控，操作界面友好。
- 支持RS232,RS485(Modbus通讯协议)。
- 线性推力更为强劲，适用于所有材质注射器，适合微小流量传输液体。(非医用)
技术参数
TECHNICAL PARAMETER
| 工作模式 | 灌注、抽取、先灌注后抽取、先抽取后灌注、连续模式 |
| 通道数量 | 1 |
| 适用注射器类型 | 0.5μL-150mL所有材质常规注射器 |
| 注射器选择 | 内置注射器型号以及自定义注射器内径 |
| 线速度范围 | 1μm/min-132mm/min(流量=线速度*注射器内截面积) |
| 线速度调节分辨率 | 1μm/min |
| 线性推力范围 | 12-45kgf |
| 最大行程 | 140mm |
| 行程分辨率 | 0.078μm/μstep |
| 行程控制精度 | 误差≤±0.3%(行程≥最大行程的30%时) |
| 回退距离 | 0.01-10mm |
| 常用模式 | 最多可保存60组常用模式 |
| 显示方式 | 4.3寸工业级-真彩色液晶屏 |
| 操作方式 | 触摸屏+按键操控 |
| 掉电记忆 | 运行过程中异常掉电，重新上电后可选择是否按照掉电前的状态继续进行工作。 |
| 状态输出 | OC门信号输出,用于指示运行状态和运行方向 |
| 外部控制信号 | 启停信号和快速抽取、快速灌注信号，有源开关量信号5V-24V 启停信号，无源开关量信号，如脚踏开关 |
| 通信接口 | RS232/RS485(Modbus协议,RTU模式) |
| 适用电源 | AC 90-264V/65W(50-60Hz) |
| 环境温度 | 0-40℃ |
| 相对湿度 | <80% |
| 防护等级 | IP31 |
| 产品尺寸 | 282x224x160(mm) |
| 产品重量 | 4.85kg |
适用注射器&参考流量
Applicable Syringes
|
普通医用注射器
|
内径(mm)
|
参考流速(μL/min-mL/min)
|
|
1mL
|
4.70
|
0.0173-2.2889
|
|
2mL
|
8.95
|
0.0628-8.3002
|
|
5mL
|
12.36
|
0.1199-15.8299
|
|
10mL
|
14.90
|
0.1742-23.0046
|
|
20mL
|
19.20
|
0.2893-38.1984
|
|
30mL
|
22.00
|
0.3799-50.1520
|
|
50mL
|
29.20
|
0.6693-88.3505
|
|
60mL
|
29.20
|
0.6693-88.3505
|
|
100mL
|
32.00
|
0.8042-106.1544
|
|
150mL
|
40.00
|
1.2566-165.8712
|
| 玻璃注射器 | 内径(mm) | 参考流速(μL/min-mL/min) |
| 250μL | 2.30 | 0.0042-0.5484 |
| 500μL | 3.25 | 0.0083-1.095 |
| 1mL | 4.60 | 0.0167-2.2033 |
| 2.5mL | 7.28 | 0.0416-5.4944 |
| 5mL | 10.30 | 0.0833-10.9986 |
| 10mL | 14.57 | 0.1667-22.0081 |
| 25mL | 23.00 | 0.4166-54.9859 |
| 50mL | 32.57 | 0.8321-109.976 |
| 100ml | 32.57 | 0.8321-109.976 |
| 微量进样器 | 内径(mm) | 参考流速(nL/min-μL/min) |
| 0.5μL | 0.10 | 0.008-1.0296 |
| 1μL | 0.15 | 0.018-2.3232 |
| 2μL | 0.20 | 0.031-4.1448 |
| 5μL | 0.35 | 0.096-12.6984 |
| 10μL | 0.50 | 0.2-25.8 |
| 25μL | 0.80 | 0.5-66.4 |
| 50μL | 1.10 | 1-125.4 |
| 100μL | 1.60 | 2-265.4 |

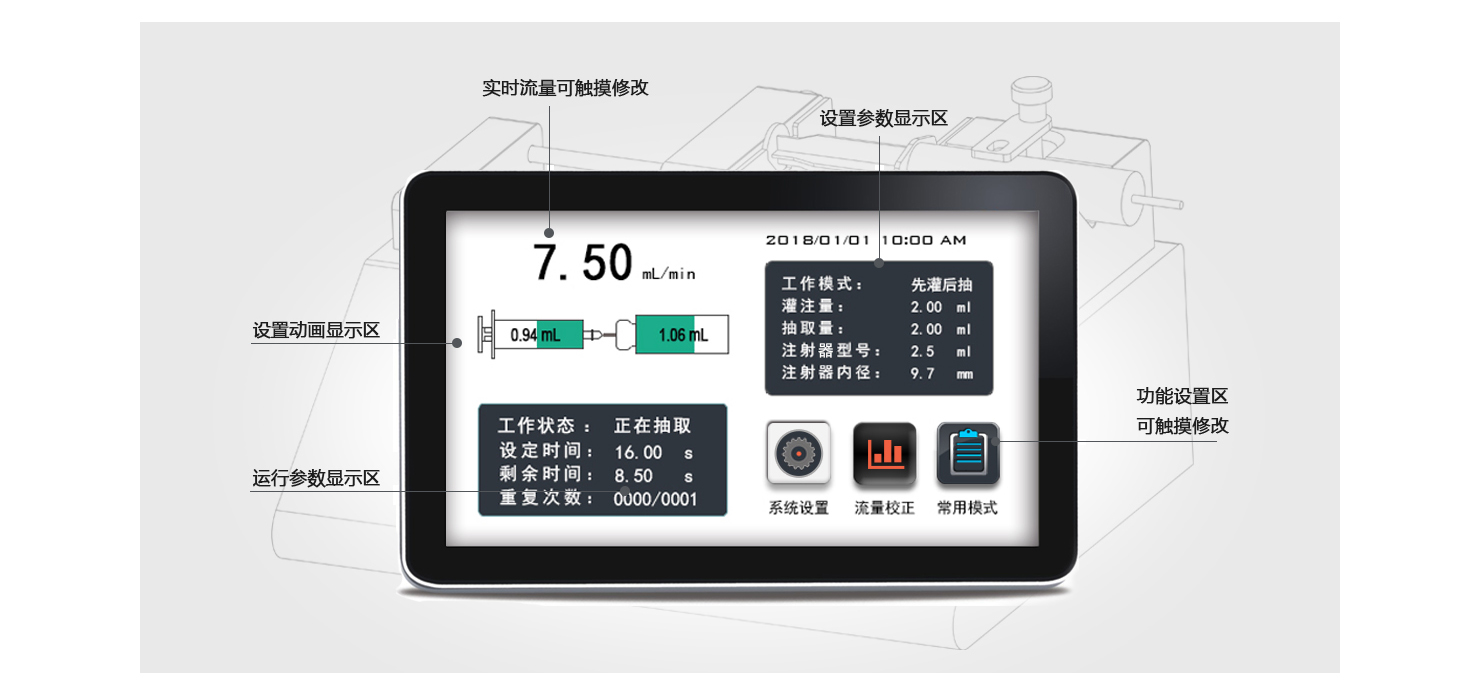

界面展示
OSD

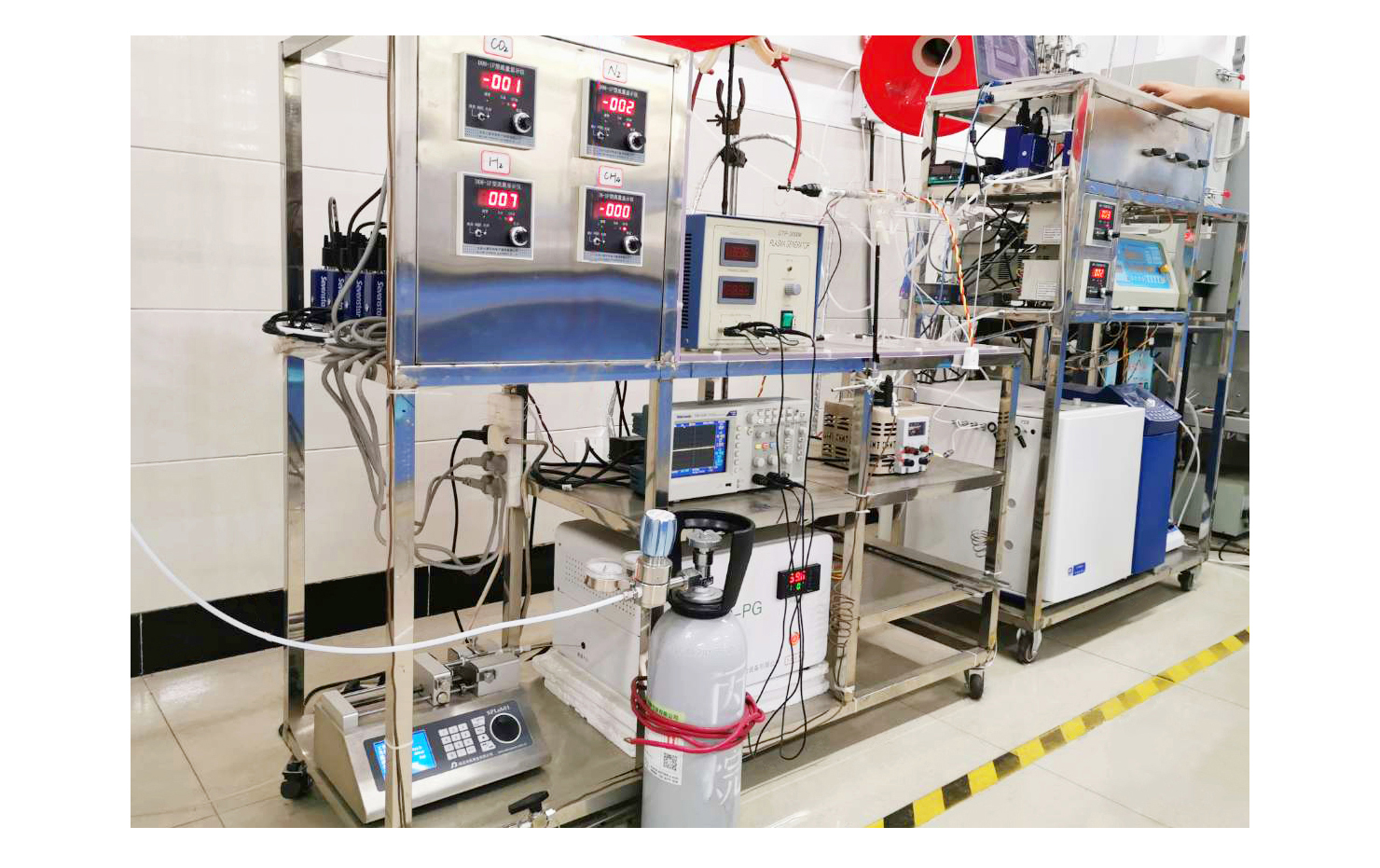

应用案例
Applications
尺寸图（单位：mm）
