ISPLab02
流量范围：0.008nL/min-165.8mL/min
适用注射器类型：0.5μL-150mL
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 推拉模式注射泵，不锈钢机箱。
  • 4.3英寸工业级彩色液晶屏显示，触摸屏操控，操作界面友好。
  • 支持RS232,RS485(Modbus通讯协议)。
  • 线性推力更为强劲，适用于所有材质注射器，适合微小流量传输液体。(非医用)

技术参数

TECHNICAL PARAMETER
工作模式 灌注、抽取、先灌注后抽取、先抽取后灌注、连续模式
通道数量 2
适用注射器类型 0.5μL-150mL
注射器选择 内置注射器型号以及自定义注射器内径
线速度范围 1μm/min-132mm/min(流量=线速度*注射器内截面积)
线速度调节分辨率 1μm/min
线性推力范围 12-25kgf(可调)
最大行程 140mm
行程分辨率 0.078μm/μstep
行程控制精度 误差≤±0.3%(行程≥最大行程的30%时)
回退距离 0.01-10mm
常用模式 最多可保存60组常用模式
显示方式 4.3寸工业级真彩色液晶屏
操作方式 触摸屏+进口按键
掉电记忆 重新上电后保持掉电前的数据参数
状态输出 OC门信号输出,用于指示运行状态和运行方向
外部控制信号 启停信号和快速抽取、快速灌注信号,有源开关量信号(5-24V)
启停信号,无源开关量信号,如脚踏开关
通信接口 RS232/RS485(Modbus协议,RTU模式)
适用电源 AC90-264/65W(50-60Hz)
环境温度 0-40°C
相对湿度 <80%
防护等级 IP31
产品尺寸(mm) 282*248*158
产品重量 4.62kg

适用注射器&参考流量

Applicable Syringes

普通医用注射器
内径(mm)
参考流速(μL/min-mL/min)
ISPLab01/ISPLab02 ISPLab04-ISPLab12
1.0mL
4.70
 0.0173-2.2889 0.0173-2.2889
2.0mL
 8.95 0.0628-8.3002 0.0628-8.3002
5.0mL
 12.36 0.1199-15.8299 0.1199-15.8299
10mL
 14.90 0.1742-23.0046 0.1742-23.0046
20mL
 19.20 0.2893-38.1984
——
30mL
 22.00 0.3799-50.1520
——
50mL
 29.20 0.6693-88.3505
——
60mL
 29.20 0.6693-88.3505
——
100mL
 32.00 0.8042-106.1544
——
150mL
 40.00 1.2566-165.8712
——

微量进样器 内径(mm) 参考流速(nL/min-μL/min)
ISPLab01/ISPLab02 ISPLab04-ISPLab12
0.5μL 0.10 0.008-1.0296 ——
1μL 0.15 0.018-2.3232 ——
2μL 0.20 0.031-4.1448 ——
5μL 0.35 0.096-12.6984 ——
10μL 0.50 0.2-25.8 0.2-25.8
25μL 0.80 0.5-66.4 0.5-66.4
50μL 1.10 1-125.4 1-125.4
100μL 1.60 2-265.4 2-265.4

界面展示

OSD

应用案例

Applications

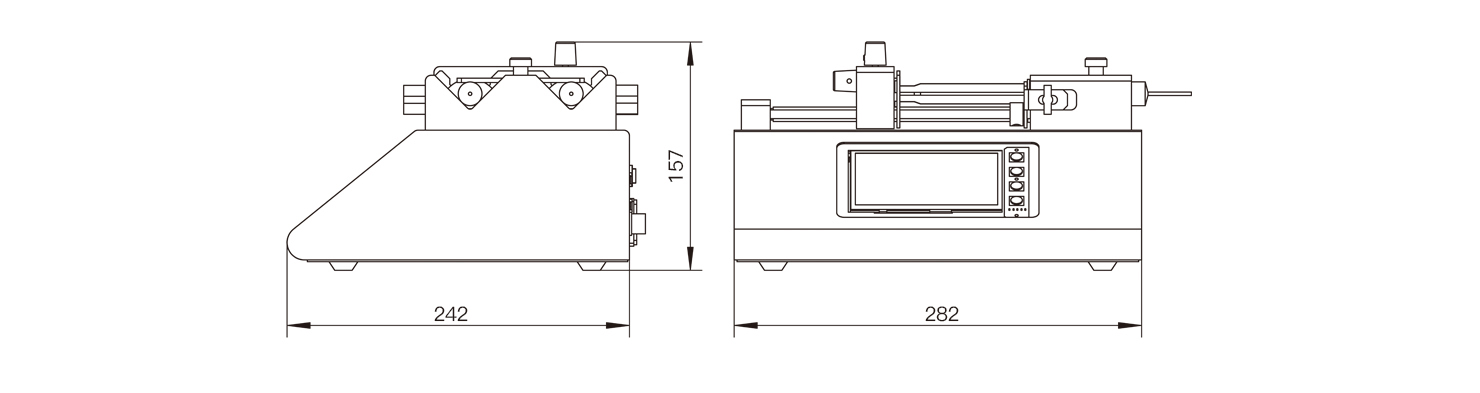

尺寸图（单位：mm）
