SPLab系列
流量范围：0.001μL/min-165.871mL/min
线速度范围：5μm/min-132mm/min
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 推拉模式注射泵，不锈钢机箱。
  • 大屏幕彩色液晶屏显示，操作界面友好。
  • 1-12通道可选，可以装卡不同规格的注射器或进样，适合微小流量传输液体。(非医用)

技术参数

TECHNICAL PARAMETER

工作模式(6种)
灌注、抽取、先灌注后抽取、先抽取后灌注、连续工作、附加模式
通道数量
1
2
4
6
8
10
12
适用注射器类型
10μL-150mL
10μL-10mL
注射器选择
内置注射器型号以及自定义注射器内径
线速度范围
5μm/min-132mm/min(流量=线速度*注射器内截面积)
线速度调节分辨率
5μm/min
额定线性推力
≥25kgf
最大行程
140mm
行程分辨率
0.078μm/μstep
行程控制精度
误差≤±0.5%(行程≥最大行程的30%时)
显示方式
320 * 240彩屏显示
操作方式
数码旋钮配合纯进口按键设置
掉电记忆
重新上电后保持掉电前的数据参数
外部控制信号
有源开关量信号,5V
通信接口
RS485(Modbus协议,RTU模式)
适用电源
AC 220V±10%(标配)、AC 110V±10%(选配)
环境温度
0-40℃
相对湿度
<80%
防护等级
IP31
产品尺寸(mm)
282*214*148
282*248*158
282*220*165
282*243*165
282*265*163
295*292*175
325*314*175
产品重量
5.26kg
5.40kg
5.40kg
5.66kg
5.78kg
5.96kg
6.16kg

适用注射器&参考流量

Applicable Syringes

普通医用注射器
内径(mm)
参考流速(μL/min-mL/min)
SPLab01/SPLab02 SPLab04-SPLab12
1mL
4.70
 0.0867-2.2889 0.0867-2.2889
2mL
8.95
 0.3144-8.3002 0.3144-8.3002
5mL
12.36
 0.5996-15.8299 0.5996-15.8299
10mL
14.90
 0.8713-23.0046 0.8713-23.0046
20mL
19.20
 1.4469-38.1984 ——
30mL
22.00
 1.8997-50.1520 ——
50mL
29.20
 3.3466-88.3505 ——
60mL
29.20
 3.3466-88.3505 ——
100mL
32.00
 4.0192-106.1544 ——
150mL
40.00
 6.28-165.8712 ——

玻璃注射器
 内径(mm) 参考流速(μL/min-mL/min)
SPLab01/SPLab02 SPLab04-SPLab12
250μL 2.30 0.021-0.548 0.021-0.548
500μL 3.25 0.041-1.095 0.041-1.095
1mL 4.60 0.083-2.193 0.083-2.193
2.5mL 7.28 0.208-5.494 0.208-5.494
5mL 10.30 0.416-10.99 0.416-10.99
10mL 14.57 0.833-22.00 0.833-22.00
25mL 23.00 2.077-54.84 ——
50mL 32.57 4.165-109.9 ——
100mL 32.57 4.165-109.9 ——

微量进样器
 内径(mm) 参考流速(nL/min-μL/min)
SPLab01/SPLab02 SPLab04-SPLab12
10μL 0.50 1-25.91 1-25.91
25μL 0.80 2.5-66.34 2.5-66.34
50μL 1.10 4.75-125.4 4.75-125.4
100μL 1.60 10-256.3 10-256.3

应用案例

Applications

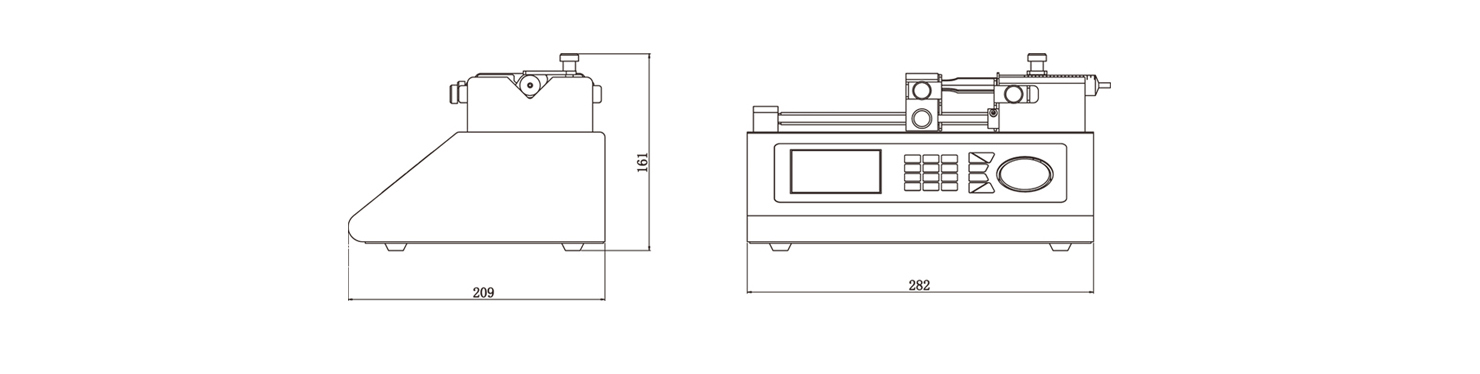

尺寸图（单位：mm）
