SPM
线速度范围：1μm/min-132mm/min
线速度调节分辨率：1μm/min
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 各个执行单元之间相互单独工作，互不影响。可任意操作某一单元或者多个单元，各个执行单元可以同时或者不同时以不同的转速抽取或者灌注液体。
  • 智能校准功能，在生产前对灌注量进行自动校准，确保灌注精度。在线微调功能，方便在生产过程中对某个执行单元进行液量微调，减小灌注误差。
  • 实时监控，动画显示监控结果，控制台可以接收每个通道单独堵车信号，实现单独通道堵车停机提示功能，确保生产。
  • 回退距离设置，可以减少注射器内的气泡，提高灌装精度。
  • 快进快退功能用于注射器的装载、清洗和堵车保护状态的解除。

技术参数

TECHNICAL PARAMETER
工作模式 灌注、抽取、先灌注后抽取、先抽取后灌注、连续
执行单元数量 1-8可选
适用注射器类型 ZU-I: 0.5μL-60mL; ZU-I-G1: 250μL-25mL; ZU-I-G2: 50mL
注射器选择 内置主要厂家、主要型号注射器，以及自定义注射器内径
线速度范围 1μm/min-132mm/min(流量=线速度*注射器内截面积)
线速度调节分辨率 1μm/min
额定线性推力 ≥16Kgf
最大行程 90mm
行程分辨率 0.078μm/μStep
行程控制精度 误差≤±0.5%(行程≥最大行程的30%时)
回退距离 0.01-5mm
运行模式 支持独立运行模式
常用模式 可存储10组常用模式
显示方式 4.3吋彩色液晶显示
操作方式 触摸屏+按键操控
掉电记忆 重新上电后保持掉电前的数据参数
外部控制信号 启停信号,有源开关量信号,(5-24V)
通信接口 RS232/RS485 (Modbus协议:RTU模式)
控制器适用电源 DC5V/10W
执行单元适用电源 DC24V/30W
环境温度 0-40℃
相对湿度 <80%
防护等级 IP31
控制器外形尺寸 160×150×95(mm)
控制器重量 1kg
执行单元外形尺寸 257×110×131(mm)
执行单元重量 3.0kg

屏幕展示

OSD

产品支架

Product Support

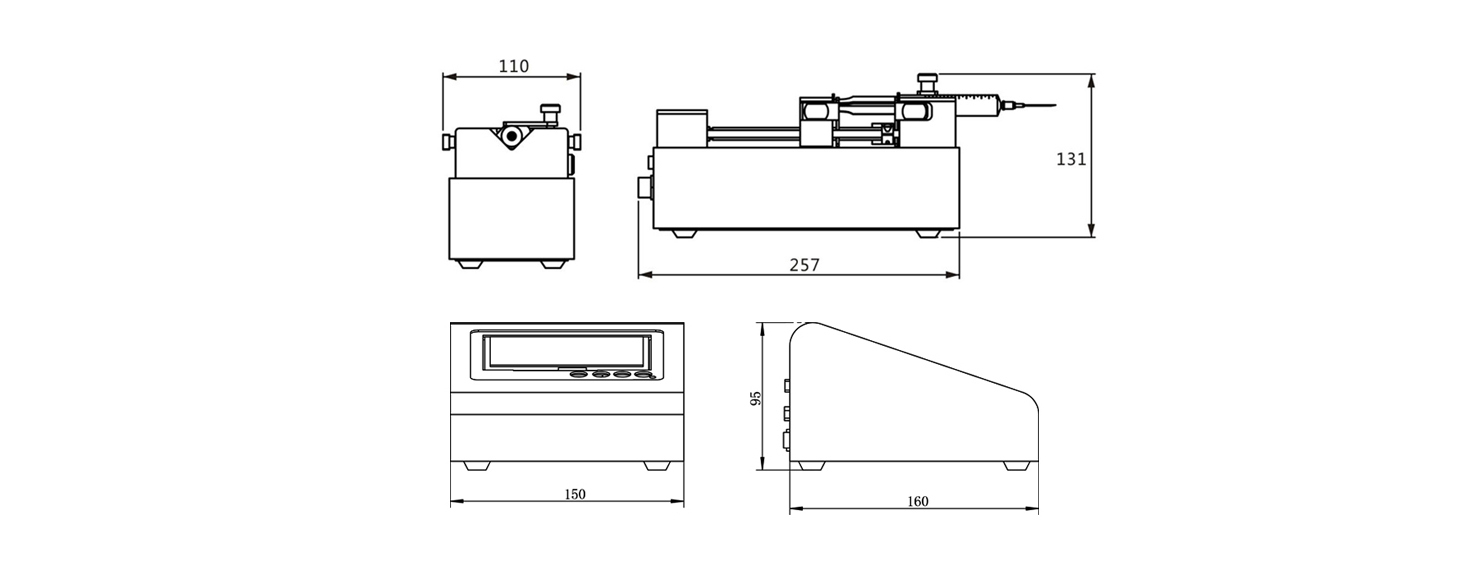

尺寸图（单位：mm）

PRODUCT INTRODUCTION
